电路板上key是什么意思？一文看懂PCB常见字母标识

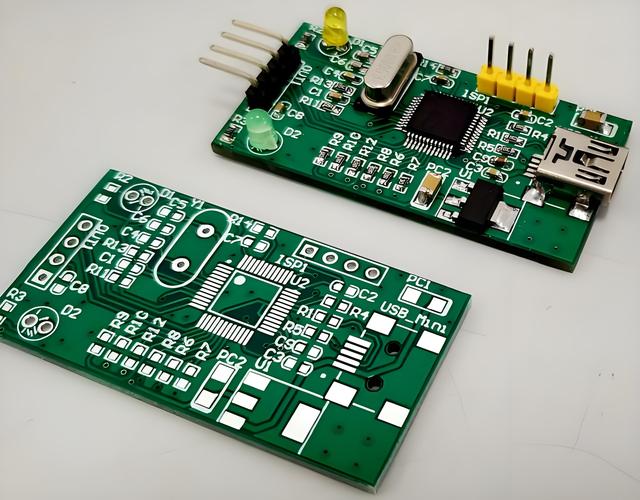

在PCBA贴片加工领域，PCB作为电子元器件的载体，起到了至关重要的作用。在PCB板上，我们经常会看到各种各样的字母和数字标识，这些标识对于PCB的制造、组装和维修都提供了重要的信息。

本文将列举50个常见的字母数字标识，并解释它们的含义。

C：代表电容器（），是电子电路中常用的被动元件，用于储存电能。R：代表电阻器（），用于限流或分压，是电子电路中最基本的元件之一。L：代表电感器（），用于储存磁场能量。D：代表二极管（Diode），具有单向导电性。Q：代表晶体管（），是电子电路中的放大和开关元件。U：代表集成电路（IC）或芯片，是电子电路中的核心元件。J：代表连接器（），用于实现PCB板与其他设备或PCB板之间的连接。SW：代表开关（），用于控制电路的通断。LED：代表发光二极管（Light Diode），用于指示或照明。F：代表保险丝（Fuse），用于过流保护。X：代表晶体振荡器（ ），用于提供稳定的时钟信号。P：代表插座（），用于安装和更换集成电路芯片。VR：代表可变电阻器（ ）或电位器，用于调整电路参数。T：代表变压器（），用于改变电压和电流的大小。K：代表继电器（Relay），是一种电控开关。GND：代表地线（），是电路中的零电位参考点。VCC 或 +V：代表正电源（ ）。VSS 或 -V：代表负电源（ ）。A、B、C...：通常表示模拟信号或数字信号的输入/输出端口。D0、D1、D2...：表示数据线的编号，常用于并行或串行数据传输。CLK：代表时钟信号（Clock ），用于同步电路操作。RST：代表复位信号（Reset ），用于将电路恢复到初始状态。EN：代表使能信号（ ），用于控制电路的工作状态。PWM：脉宽调制信号（Pulse Width ），常用于电机控制和LED调光等应用。ADC：模拟-数字转换器（ to ），将模拟信号转换为数字信号。DAC：数字-模拟转换器（ to ），将数字信号转换为模拟信号。I2C：一种双线串行通信协议，常用于连接微控制器和其他IC芯片。SPI：串行外设接口（ ），是一种同步串行通信协议。UART：通用异步收发器（ -），用于异步串行通信。CAN：控制器局域网（ Area ），是一种车载通信网络协议。USB：通用串行总线（ Bus），是一种广泛应用的计算机接口标准。：以太网接口，用于网络连接和数据传输。SD：安全数字卡接口（ Card ），用于存储数据。HDMI：高清多媒体接口（High- ），用于音视频传输。GPIO：通用输入输出端口（ Input/），用于微控制器与外部设备的连接和控制。VREF：参考电压（ ），为模拟电路提供基准电压。AGND 和 DGND：分别表示模拟地和数字地，用于隔离模拟电路和数字电路的噪声干扰。+5V、+3.3V、+1.8V...：表示不同的电源电压等级，适应不同元器件的工作电压需求。TP1、TP2...：测试点（Test Point）标识，方便在PCB板上进行电路测试和调试。NC：表示未连接（No ）或空脚位，即该引脚在电路中不起作用。GND Plane 或 Power Plane：表示地层或电源层，在多层PCB中用于提高电气性能和散热效果。SMD 和 THT：分别表示表面贴装器件（ Mount ）和通孔插装器件（-Hole ）。PCB Date Code：表示PCB板的生产日期或批次号，便于追踪和质量控制。RoHS ：表示符合欧盟RoHS指令的环保要求，限制使用有害物质。UL 或 CE ：表示通过UL认证或CE认证，符合相关安全标准和质量要求。H/W Ver. 和 S/W Ver.：分别表示硬件版本（ ）和软件版本（ ）。BOM 或 Part ：表示物料清单编号或元器件编号，便于库存管理和采购。Rev A、Rev B...：表示PCB板的修订版本，随着设计改进或修复缺陷而更新版本信息。 Logo & Name：印制公司标志和名称，展示品牌形象和产品归属信息。 or QR Code：印制条形码或二维码，方便产品追溯和库存管理自动化操作。

以上列举的50个字母数字标识涵盖了PCB板上的众多元素和信息点，它们在PCB的设计、制造、组装和维修过程中起到了重要的作用。了解和掌握这些标识的含义对于电子工程师和相关技术人员来说是必不可少的，有助于提高工作效率和确保产品质量。
