嵌入式开发经历：手工焊接遇难题，想开发更好用的串口下载线？

开发经历与心路历程：

全部为自己手工焊接或制作而成。本人本身是嵌入式电子电路开发工程师，经常使用串口下载固件，在使用各种串口下载线过程中，发现好多下载线，使用不稳定，加上开发过程中，基本上是带电热插拔，因为好多MCU、MPU、ARM的芯片在下载过程中，需要冷启动，才能下载。结果有的下载线，在下载接口上做得简单，没有防浪涌电路，也没有ESD防静电功电能，还没有开关，导致用几次，甚至有的用一次，就坏了，给开发工作带来很大的麻烦，成本也比较高，我就在想能还开发一下更好用的下载线。当时本人正在开发一款超高压线路远程图像预警系统，要求在500KV以上的输电线路上使用，电磁环境相当恶劣，感应电压相当高，抗电强度要求10kV/mm，经常要测试ESD性能，普通的下载线，基本上用一次、2次就坏了，于是这款产品通过本人亲自设计电路，PCB的超皮实的下载器（线）就出生了。

献给那些还在使用劣质或不好用，而埋怨的工程师们！

从事嵌入式开发多年，经常要使用串口下载线下载固件，市面上购买的问题多多：

1.像芯片的USB转串口下载线，虽然很便宜，但是驱动兼容性很差，尤其在/8以上的系统中使用，很容易死机或蓝屏。

2.芯片性能居中，设计者很少考虑保护电路的设计，在实际使用过程中很容易烧毁。 QFN28封装,维修不容易。

3.FT232等芯片，虽然性能最好，也很少考虑保护电路的设计，在实际使用过程中很容易烧毁。

基于上述种种情况，本人设计了一款多功能下载线/器。修订他们的不足之处。经过2年使用，效果良好。特分享给大家。

1.多功能下载器功能描述：

1.1 USB转TTL/RS232/RS485。

1.2 使用CH340芯片设计，性能稳定可靠；兼容 XP/7/8/10操作系统。SOP-16，焊接容易，维修简单。成本低廉！

1.3 TTL/RS232设置独立开关。方便需要断电才可以下载的MCU，如STC。

1.4过流保护：USB入口处、TTL/RS232/处，共四处，最大电流500mA

1.5防静电、防浪涌保护：USB入口处、TTL/RS232/处，共四处ESD保护。

1.6TTL/RS232支持3.3V与5V两种规格的电平，适用更多的串口下载芯片。

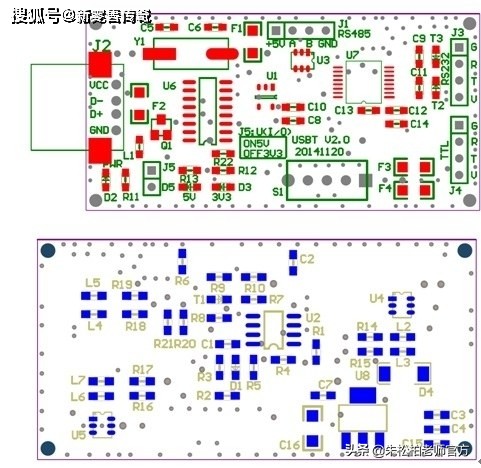

1.7多功能下载器正面实物照片如下：

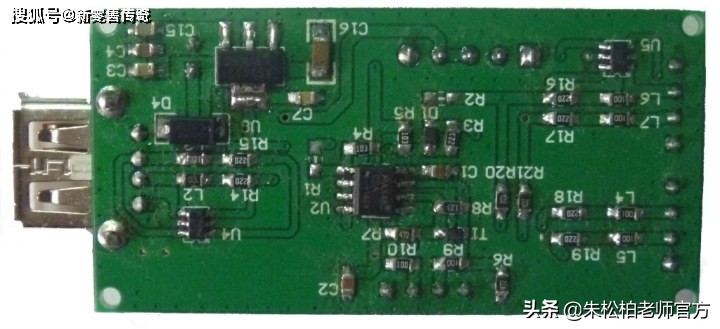

1.8多功能下载器背面实物照片如下：

2 使用说明如下：

2.1 S1为RS232与TTL供电端的开关。靠近S1则为关，否则为开。

2.2 D2为USB供电正常指示灯。

2.3 J1为RS485接口。始终为+5V电平。

2.4 J3为RS232接口，分+3V3或+5V电平。

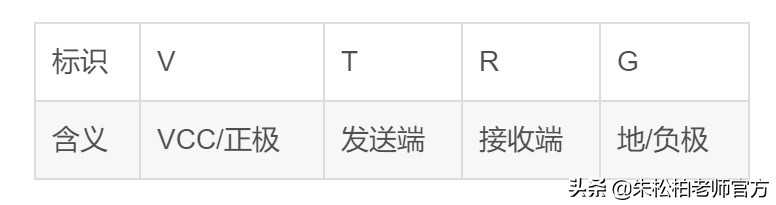

2.5 J4为TTL接口，分+3V3或+5V电平。与MCU的串行口直接相连。

2.6 J5为配置TTL或RS232接口中的I/O及供电端为+3.3V还是+5V的跳线。

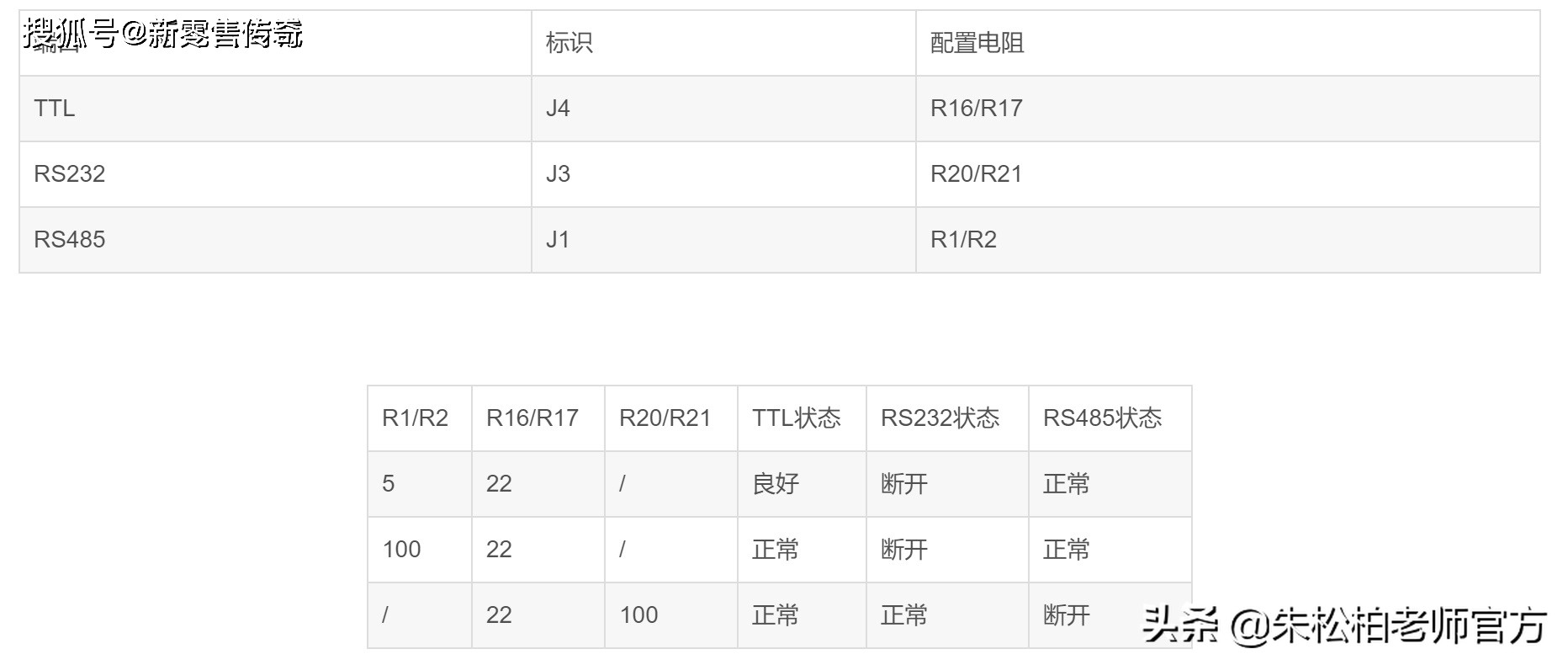

2.7端口电阻配置如下：
