家庭停电别慌！万用表来帮忙，一文详解其相关知识及测电容方法

我们在生活中会经常遇到家庭停电的现象，而且是邻居家中有电，自己家中没有电，这种情况发生之后，很多人会在第一时间看家庭中的电路保护器是否发生跳闸现象，如果没有发生，就只能打电话询问维修电工了，而维修工来到家中使用的一种仪器就是今天小编想要介绍的——万用表。这是一种在生活中经常被使用的电子仪器，不过可能很多人对它都不是太了解，但是不要着急，今天小编就由贤集网小编来为您介绍一下关于万用表的相关知识，包括：万用表能测电容吗？万用表档位介绍、组成部分、基本原理、分类、符号含义、使用注意事项、选择方法。一起来看看吧！

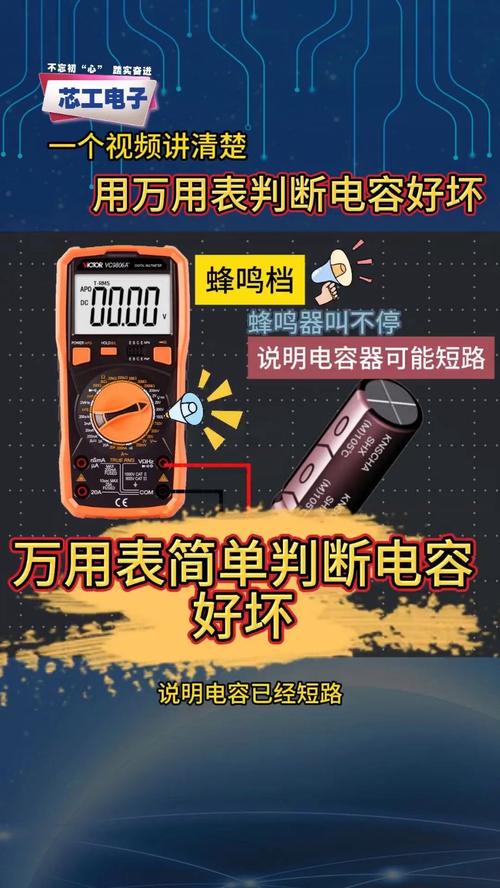

万用表能测电容吗？

万用表可以测量电容的！下面小编来为您介绍：

一、测量步骤

1、将电容两端短接，对电容进行放电，确保数字万用表的安全；

2、将功能旋转开关打至电容“F”测量档，并选择合适的量程；

3、将电容插入万用表CX插孔；

4、读出LCD显示屏上数字。

二、注意事项

1、测量前电容需要放电，否则容易损坏万用表；

2、测量后也要放电，避免埋下安全隐患；

3、仪器本身已对电容档设置了保护，故在电容测试过程中不用考虑极性及电容充放电等情况；

4、测量电容时，将电容插入专用的电容测试座中（不要插入表笔插孔COM、V/Ω）；

5、测量大电容时稳定读数需要一定的时间。

万用表档位介绍

1、开关档：

当波段开关箭头指向这里时，万用表关机，不再显示。其他任何一个位置都能打开万用表，让它处于工作状态。

2、交流电压档：

用来测量交流电压，比如大家特别常见的家用插座，测量电压时就要把档位调到这个位置。

3、直流电压档：

用来测量直流电压，比如测量电动车的电池电压时，就要用到直流电压档。

4、毫伏级低压档（交/直流复用）：

也是测电压，不过用来测量比较弱的电压。一般我们遇到运放放大电路时，会用这一档测试输入的小信号。这一档既可以测交流也可以测直流电压，通过右上角的黄色按钮来切换它的功能。

5、电阻/二极管/蜂鸣档：

这一档用来测量电阻阻值。也可以通过右上角的黄色按钮来切换功能。比较常用的是蜂鸣档，用来检查电路板或者接插件是否有短路，一般都选择蜂鸣档。

6、电容档：

用来测量电容。测量时要注意电容的极性，正极接红表笔，负极接黑表笔。

7、电流档(交/直流复用)：

后面的7、8、9档都是用来测量电流的，根据电流大小范围选择不同的档位，通过右上角的黄色按钮来切换交/直流。如果不清楚电流的范围，一定先选择较大档位（7），然后再逐渐选择小档位来测试。

万用表组成部分

1、表头：

它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。第四条标有dB，指示的是音频电平。

2、测量线路

测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。

它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

3、转换开关

其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。转换开关一般有两个，分别标有不同的档位和量程。

4、表笔和表笔插孔

表笔分为红、黑二只。使用时应将红色表笔插入标有“+”号的插孔，黑色表笔插入标有“－”号的插孔。

万用表的基本原理

1、测直流电流原理：

在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。改变分流电阻的阻值，就能改变电流测量范围。

2、测直流电压原理：

在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。改变倍增电阻的阻值，就能改变电压的测量范围。

3、测交流电压原理：

因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。扩展交流电压量程的方法与直流电压量程相似。

4、测电阻原理：

在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。改变分流电阻的阻值，就能改变电阻的量程。通过转换开关的旋钮来改变测量项目和测量量程。机械调零旋钮用来保持指针在静止处在左零位，“Ω”调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。

万用表分类

一、按显示方式分为：

1、指针式万用表；

2、数字式万用表；

数字万用表的分类；

二、按照量程转换方式来分：

1、手动量程（MAN RANGZ）；

2、自动量程（AUTO RANGZ）；

3、自动/手动量程（AUTO/MAN RANGZ ）；

三、根据功能、用途及价格可分为：

1、低档数字万用表（亦称普及型数字万用）；

2、中档数字万用表；

3、中/高档数字万用表；

4、数字/模拟混合式仪表；

5、数字/模拟图双显示的仪表；

6、万用示波表（将数字万用表、数字存储示波器等动能集于一身）。

万用表符号含义

1、∽表示交流，--表示直流；

2、V－2.5KV 4000Ω/V表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V；

3、A－V－Ω表示可测量电流、电压及电阻；

4、45－65－表示使用频率范围为以下，标准工频范围为45－65Hz；

5、2000Ω/V DC表示直流挡的灵敏度为2000Ω/V。

万用表使用注意事项

1、测量电流与电压不能旋错档位。如果误将电阻档或电流档去测电压，就极易烧坏电表。万用表不用时，最好将档位旋至交流电压最高档，避免因使用不当而损坏。

2、测量直流电压和直流电流时，注意“+”“-”极性，不要接错。如发现指针开反转，既应立即调换表棒，以免损坏指针及表头。

3、如果不知道被测电压或电流的大小，应先用最高档，而后再选用合适的档位来测试，以免表针偏转过度而损坏表头。所选用的档位愈靠近被测值，测量的数值就愈准确。

4、测量电阻时，不要用手触及元件的裸体的两端（或两支表棒的金属部分），以免人体电阻与被测电阻并联，使测量结果不准确。

5、测量电阻时，如将两支表棒短接，调“零欧姆”旋钮至最大，指针仍然达不到0点，这种现象通常是由于表内电池电压不足造成的，应换上新电池方能准确测量。

6、万用表不用时，不要旋在电阻档，因为内有电池，如不小心易使两根表棒相碰短路，不仅耗费电池，严重时甚至会损坏表头。

万用表选择方法

一、根据需要，选择万用表的显示位数和精度。

1、显示位数和精度是万用表二种最基本也是最重要的指标。二者关系紧密，一般来讲万用表显示位数越高精度也越高，反之相反。但是由于测量原理和各个生产厂家的质量标准不一样，在同一位数，有的万用表精度高，有的却差。

2、譬如：同样是41/2万用表，有的型号精度高达0.025%而有的仅有0.8%。显示位数有二种方式：计数显示和位数显示。计数显示是万用表显示位数范围的实际表达，只不过由于人们习惯与传统叫法上的方便，一般用位数显示表达。

3、譬如：3000位计数显示，表示万用表最高显示值可到3999而1000位计数显示只能到1999,在测量电压时，可明显看到3000位显示比1000位后多1个小数位显示：这样分辨率上高一个数量级，这在高灵敏的微电信号调试与测试中，高灵敏度的万用表将会发生更大的作用。

4、与此同时，计数显示与位数显示可以进行换算：先计算计数显示位数中有多少个0，然后把前面的数作为分数的分母，然后把该数减去1成为分子，就成为位数显示。譬如：3000位计数，位数为32/3位。

二、根据需要，选择万用表的测量方法和交流频响

1、一般来讲，万用表的测量方法主要对交流信号测量而言，大家都知道交流信号很多种类和各种复杂情况，并且伴随交流信号频率的改变，出现各种频率响应，影响万用表的测量。万用表对交流信号的测量，一般有二种方法：平均值和真有效值测量。

2、平均值测量一般是对纯正弦波而言，它采用估算平均的方法测量AC信号，而对非正弦波信号将会出现较大的误差，同时，如果正弦波信号出现谐波干扰时，其测量误差也会有很大改变，而真有效值测量，是用波形的瞬时峰值再乘以0.707来计算电流与电压，保证在失真和噪声系统中的精确读数。这样如果您需要检测普通的数字数据信号，用平均值万用表测量就不会到达真实的测量效果。同时交流信号的频响也至关需要，有的可高达。

三、根据需要，选择万用表的功能和测量范围

1、一般来讲，普通的万用表都能测试交直流电压、电流、电阻、通断等，但是有的万用表为了降低成本不设置电流功能。在此基础上，有的万用表考虑使用方便，增加了些其它功能。

2、譬如：二极管、“万用表电池测试”、三极管hef、电容、频率、温度等。现在由于电子技术的发展，有些有名的厂家，像“、Fluke、Hp”等，在传统参数和元件的基础上，增加了更先进的功能，譬如：占空比测试，dBm值测试，最大、最小值记录保持功能等。总之万用表的功能将随着测试的需要，有经验的厂家将会创造更多更优越的功能。

3、但是我们在追求万用表功能的基础上，也不能忽视其测量范围，同样测试电流，有的万用表可到20A，而有的却只有40mA或更小。

四、根据需要，选择万用表

1、和大多数仪器一样，万用表自身也有测量稳定性，其测量结果的准确性与其使用时间、环境温湿度等相关。

2、如果万用表的稳定性差，在使用一段时间后，万用表有时就会“自相矛盾”——测量结果不一致。因此有些厂家非常注意此方面的问题：如美国Fluke公司在最近新产品销售中允诺终身可溯源校准和保修。

3、大多数维护工程师使用万用表，最担心万用表的保护性差，不经意中表笔线插错或测试档错误，导致万用表不必要的损害，影响工作。因此万用表的安全性非常重要，有些好的万用表自我保护性很好，像有些万用表插错表笔线时，会自动产生蜂鸣报警……这样万用表的选购，不要盲目贪图便宜，要实用、好用才行。

五、根据需要，选用多功能的万用表

1、温度测量

在电子维修时，有此功能的万用表方便您检验电子元件的发热程度，如焊接拔取元件时，测量温度防止损伤元器件。

2、同时测量AC和DC分量

在电子测试中，我们所碰到的信号并非是很纯真的交流或直流信号，我们需要观测波形的总真有效值(包括AC和DC部分)，以便分析电路的功耗量，找出部分零件烧坏的原因——DC失调。

3、dBm和毫伏值测量

所谓dBm值测量，即低电平测量----dB值测量。dB一般用此公式表达：dB=测/V参。如果改变V参考电压，通过测试比较，我们可以测量相对应值：譬如用来分析电压发大器的电压增益。

4、尖峰保持

利用万用表真有效值测量，我们在此功能可以测量宽度大于0.25毫秒非规则交流信号的瞬时峰值电压，并且自动保持，有利于寻找元件和设备破坏的原因。

5、相对值测定

利用此功能，我们可以进行相对值测定，即我们测试电压或电流与参考电压或电流的差值，电容相对模式可以清除读数中的杂散电容。

上述是贤集网小编为大家介绍的万用表能测电容吗？万用表档位介绍、组成部分、基本原理、分类、符号含义、使用注意事项、选择方法。当然了，在使用万用表的时候，不可接超过1000V的直流电压或超过700V交流有效值电压，功能开关处于Ω位置时，不可将电压源接入，还有电池未装好或未上紧时，不可使用此表，测试表笔移开并切断电源后才可换电池或保险丝。你只有做到这些，才能够更好的保养万用表，才能提升它的使用寿命！关于万用表，小编就介绍到这样了，相信朋友们也都有了一定的了解，在使用万用表的时候，可以参考一下知识，希望这篇文章对你们有帮助喔。
