大家好，我是薛哥。最近VIP会员群的读者咨询酒店视频监控系统设计方案，今天分享一套非常全面的酒店视频监控系统方案素材，里面的系统图为VISIO格式，可以编辑的，建议收藏备用。

此套完整的word方案，VIP会员下载！

第1章视频监控系统

1.1系统概述

视频监控系统是指以维护社会公共安全为目的，防入侵、防被盗、防破坏、防火、防暴和安全检查等措施。为了达到安防的目的，采用以电子技术、传感器技术和计算机技术为基础的安全防范技术的器材设备，并将其构成一个系统。一旦出现非法入侵、盗窃等犯罪活动，安全防范系统能及时发现、及时报警，IP网络监控系统能自动记录下犯罪现场以及犯罪分子的犯罪过程，以便及时破案，节省了大量的人力、物力。重要单位，要害部门安装了多功能、多层次的安防监控系统后，大大减少了巡逻值班人员，从而提高效率，减少开支。正是因为安全防范的重要性及安全防范系统的诸多，它在智能建筑中得到了广泛的应用。

1.2需求分析

酒店项目，根据其布局以及设计要求在各个区域布置摄像机，主要在大堂出入口、公共走道、楼梯间出入口、电梯厅、电梯轿厢、办公区域、餐饮制作区域、展厅、消控机房等区域布置，根据室内环境因素、安装条件等选择不同类型的摄像机，以达到监控全覆盖的效果。

视频监控系统可通过调阅浏览现场传来的视频图像进行分析和判断，提前预防不良事件的发生，及时处理现场各种复杂情况；通过对处理过程进行跟踪，随时掌握现场第一手资料，保证最佳的处理效果；并且能通过相关的设备，对各类突发性事件进行录像或抓拍取证，提供事后取证提供依据。

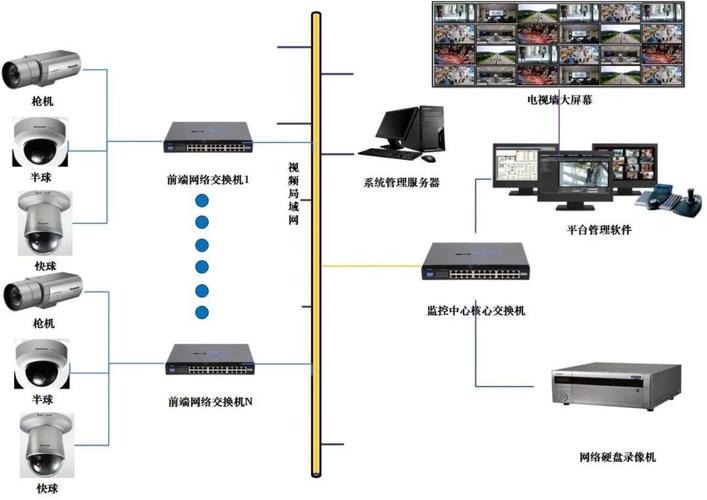

1.3系统设计说明1.3.1系统拓扑图

1.3.2前端点位设计

根据当地技防标准要求在各重点防范区域设置摄像机。

本项目共设计501台网络摄像机，其中1080P枪型摄像机72台，1080P半球摄像机392台，数字电梯半球摄像机16台，高清网络智能球机3台，高清网络4MP枪型摄像机18台。

监控点覆盖大堂出入口、公共走道、楼梯间出入口、电梯厅、电梯轿厢、办公区域、餐饮制作区域、展厅、消控机房等区域，系统对各区域实行实时监视录像。本次建成的监控系统将实时地、直观地观察、掌握上述区域现场情况和态势。视频分辨率均为1080P，帧率一般不低于25帧/秒；同时对上述场所的监看视频，保存30天，以备后期查询。

1.3.3视频监控系统点位表1.3.4摄像机朝向分析

本项目与外界相通的出入口摄像机设置时，为了避免逆光，并保证朝向一致，与外界相通的出入口摄像机由外朝内监看，保证拍摄到离开楼内的人员的正面，做到朝向一致。

其他各楼层的电梯厅、楼梯出入口摄像机设置时，统一监看进入本层的人员的正面，做到朝向一致。

机房内设置摄像机主要监看机房内的人员活动情况。

电梯轿厢摄像机设置时，由于电梯轿厢内空间狭小，需选用广角镜头电梯专用摄像机，监看轿厢内人员的体貌特征，安装电梯面板一侧上方。

1.3.5前端传输及供电部分设计

大楼前端摄像机建议采用UPS统一供电，UPS供电线路部署到每个楼层，UPS供电电压为220V，通过变压后输出给前端摄像机，直流供电线路采用RVV2*1.0；楼层弱电井交换机供电也统一采用UPS电源。220V交流供电线路可采用YJV3*4.0。

摄像机通过超六类网线接入楼层交换机，每段距离不超过90米。

楼层交换机到监控中心的传输介质主要是由光模块/光纤/网线等组成，本项目总计使用30台接入层交换机，其中14台交换机与机房距离较近通过超六类网线传输至监控中心的核心交换机，另外16台交换机通过多模4芯光纤传输至监控中心的核心交换机。

1.3.6承载网设计

传输线路是指将前端设备的信号传输至中心控制设备的各类线路，这部分的造价虽小，但关系到整个电视监控系统的图像质量和使用效果，因此要选择经济、合理的传输方式。

由于本设计使用的是网络摄像机，前端网络摄像机通过双绞线将图像接入到楼层交换机，楼层交换机再通过光纤传输或超六类网线连接到监控中心的核心交换机上，核心交换机再通过双绞线连接相应的服务器及设备。

针对本项目特点，距离本层弱电间较远的摄像机点位连线至西侧楼梯附近吊顶内置设备箱内的交换机，接入层交换机通过多模四芯光纤直接连进消防控制室；其中五层西南角楼梯间的那个摄像机通过光纤收发器连进本曾弱电间接入层交换机汇合。本方案设计传输架构图如下：

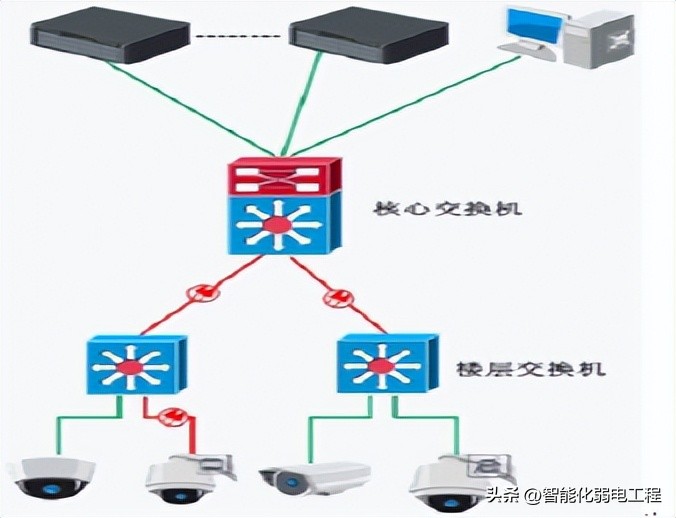

系统传输拓扑图

1.3.7存储设计

平台存储管理负责整个系统视频图像的统一管理配置，须具备以下基本功能：

存储管理平台可实时对下属的视频图像进行数据流量的分配，充分利用各图像存储设备的资源。和图像存储点播设备配合，支持手动录像、自动定时录像、动态感知录像、报警联动录像、视频丢失报警录像、循环录像等。

本项目前端监控点视频信号统一传入消控中心，视频录像在消控中心做集中存储，监控点图像须24小时不间断存储，监控中心存储时间不少于30天，存储图像分辨率为1080P，帧率一般不低于25帧/秒。

视频压缩格式为H.264, H.265视频码流为2Mbps，1080P视频码流为4Mbps

整个项目共需要存储净容量为：

计算方法如下：

存储净容量＝(483路×2Mbps+18路×4Mbps)÷8×24小时×3600秒×30天÷1024÷1024÷0.9=357TB

在本方案中，考虑存储系统设计容量能够满足实际项目需求，计算了CBR影响系数。

以上容量计算考虑了10%的CBR系数对存储容量的影响，完全满足前端码流向上浮动10%的存储容量需求。

考虑部分冗余以及NVR实际安装过程中的情况，故本系统存储共设计119块监控级硬盘。

根据前端483台1080P摄像机，和18台4MP摄像机，配置5台X86网络存储服务器进行存储。

1.3.8显示设计

视频解码器主要功能是从网络上获取压缩视频数据流，将数字信号转换还原为模拟信号，输出到监视器。

本项目控制中心采用2台9路解码器，支持IP高清图像切换，支持音视频编码、解码上墙。

本项目共有501台摄像机，监控图像在控制中心经解码后显示在监视大屏上，根据监控画面数量和本项目特点，在安防监控中心配置12块46寸拼接屏。

1.4功能介绍

整个系统建设以监控室为核心，即前端视频信号通过网络交换机均汇聚至监控室。建设高清网络视频监控系统。

视频监控系统由前端数字摄像机、视频管理服务器、显示终端、操作终端等设备组成。系统应该具有、循环显示、分区监视、任意定格于锁闭、巡检报警等功能。

视频监控系统是一种成熟有效的安全防范的手段。通过摄像机及其辅助设备直接观看监控范围的各种情况；将被监控区域的图像内容传送到对应管辖监控中心，使被监控区域的情况一目了然，确保监管区域正常秩序，为安全防范提供了可靠保障。

1.4.1存储系统功能

存储子系统支持手动录像、计划录像、报警录像，对这三种方式触发的录像方式如下：

手动录像：当用户在客户端上选择手动录像后，将要录像的摄像机信息存储到数据库对应的表中，并通知存储子系统执行该条记录。

计划录像：用户可以在客户端软件上制定录像方案，并对录像方案进行保存，当选择执行某个录像方案时，就会通知存储子系统按照该方案进行计划录像。

报警录像：当发生视频报警时，存储子系统会收到触发视频报警录像的信息，存储子系统便根据包含的摄像机信息进行录像存储。

支持双码流，其中一路码流用于视频存储。当有视频存储需要时，视频存储服务系统会主动连接前端设备，对视频流进行存储。并可根据需要扩展支持等音频编解码标准实现音频同步存储。

存储子系统支持节假日设定、录像文件最大长度设定、存储容量设置和状态显示等功能。

所有录像数据都无法被手工删除，其包含水印信息，可检测录像是否被篡改。

1.4.2视频存储管理功能

支持对存储的视频数据进行管理和设置。

可设置当磁盘空间不足时处理方式（提前预警、覆盖）。

录像状态（计划、手动、报警、运动检测）显示。

可检测存储设备的工作状态，对异常情况报警。

1.4.3视频资料检索功能

存储子系统支持客户端的历史视频检索功能。系统支持客户端按日期、时间、类型、服务器、通道检索客户端本地或远程服务器端的录像文件，系统以文件信息列表形式将检索结果返回给客户端。

1.4.4视频资料回放功能

存储子系统支持同时回放多个服务器或本地的多个存储通道的同一时间的录像文件。回放时能够支持暂停、播放、停止、快放、慢放、单帧步进、循环播放、精确定位到某帧、备份、调节音量、调节亮度、色度、对比度、色调等操作。

视频存储服务器还能够支持录像剪辑，录像文件下载等功能。

1.4.4.1解码及上墙需求

解码及显示子系统主要为实现大楼监控中心对监控范围内视频监控的统一调用、控制及解码显示而设计的，实现对视频流接收、数字视频的解码显示和大屏幕视频显示控制等功能。

与一般解码子系统相比，本次设计解码子系统不仅是个单纯的视频解码子系统，而是一个集视频解码、数字输入、拼接、控制、漫游等功能于一体的视频综合管理平台，它将原有的解码设备、拼接控制设备集成到一体化的设备中，通过视频监控管理系统的管理平台软件即可实现视频解码输出、切换控制、监视屏、画面开窗、漫游等原来需要多套软件才能够实现的功能。它可支持多种数据源同时接入，如：网络编码接入，光纤数字接入，SDI信号接入，DVI信号接入，VGA信号接入，BNC模拟信号接入。也可以支持多种输出接口输出，如：HDMI，DVI，VGA或者BNC。

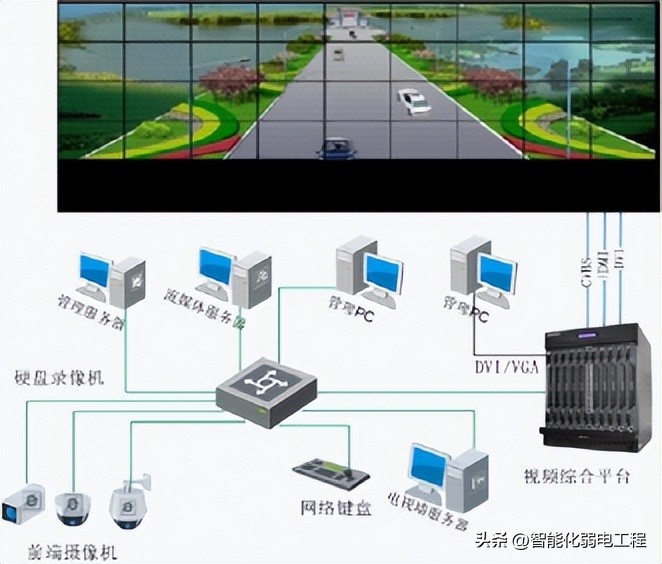

解码系统架构的参考图如下：
