企业弱电布线全解析：需求分析阶段的信号、性能及扩展性要点

企业弱电布线是构建高效、稳定、安全信息网络的基础工程，需从需求分析、方案设计、施工规范、测试验收及维护管理五个阶段系统推进，以下是详细说明：

一、需求分析阶段

信号类型与数量：明确企业所需的语音、数据、视频、监控等信号类型，根据办公区、会议室、监控室等功能区域确定接口数量。例如，办公区每10平方米配置2个数据接口和1个语音接口，会议室增加视频会议接口。

传输性能要求：根据业务需求确定传输速率和带宽，如设计公司需传输大文件，建议采用超六类或七类双绞线，支持传输速率；金融企业需高可靠性，可采用光纤到桌面方案。

扩展性预留：预留20%-30%的冗余线路和接口，避免后期因业务扩展重新布线。例如，在核心机房预留24口配线架空位，楼层配线间预留10%的端口冗余。

二、方案设计阶段

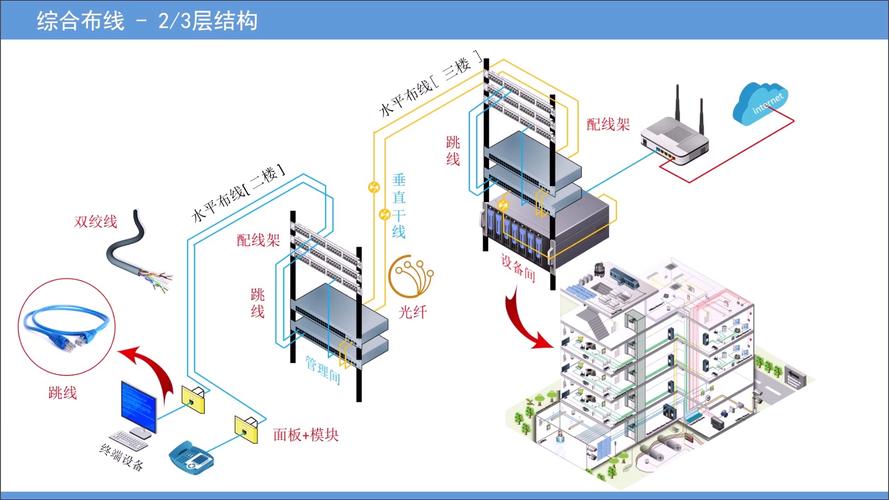

拓扑结构选择：优先采用星型拓扑结构，以核心交换机为中心，通过光纤连接楼层配线架，再通过双绞线连接终端设备。该结构便于管理、故障诊断和隔离。

布线方式规划：

水平布线：沿走廊或天花板敷设，采用金属线槽或PVC管保护，线缆长度不超过90米（永久链路）。

垂直布线：利用弱电竖井敷设光纤或大对数电缆，连接核心机房与楼层配线间。

设备间布局：核心机房应远离强电磁干扰源，配备UPS电源、精密空调和气体灭火系统，机柜排列采用“面对面、背对背”方式，便于散热和线缆管理。

材料选型标准：

双绞线：根据传输需求选择超五类（）、六类（）或超六类（）线缆，优先选用低烟无卤（LSZH）外护套，符合环保要求。

光纤：多模光纤（OM3/OM4）适用于短距离传输（≤550米），单模光纤（OS2）适用于长距离传输（≥10公里），根据实际需求选择。

配线架：采用模块化设计，支持快速跳线和标签管理，如24口或48口RJ45配线架、光纤熔接盘等。

三、施工规范阶段

线缆敷设要求：

弯曲半径：非屏蔽双绞线弯曲半径≥4倍线缆外径，屏蔽双绞线≥6-10倍，光纤≥20倍。

拉力控制：单根4对双绞线拉力≤100N，多根线缆拉力按公式计算（N根线缆拉力=N×5+50N，最大不超过400N）。

分离要求：强电与弱电线缆间距≥300mm，交叉时保持90度角，避免平行敷设。

标识管理规范：

线缆标识：两端粘贴标签，注明起点、终点、线缆类型和长度，采用防水、耐磨标签材料。

配线架标识：每个端口标注房间号、信息点编号，如“3F-A01”表示3楼A区第1个信息点。

管理文档：绘制综合布线系统图、平面图，记录线缆规格、长度、敷设路径等信息，便于后期维护。

施工安全措施：

防火保护：线槽穿越楼板时，采用防火泥封堵，防止火灾蔓延。

防雷接地：核心机房设置接地铜排，接地电阻≤1Ω，所有设备金属外壳接地，防止雷击损坏。

防尘处理：施工期间关闭门窗，铺设防尘膜，避免灰尘进入设备间和线槽。

四、测试验收阶段

线缆测试：

双绞线测试：使用FLUKE DTX-1800等测试仪，检测长度、衰减、近端串扰（NEXT）、回波损耗（RL）等参数，确保符合TIA/EIA-568标准。

光纤测试：采用光功率计和光源，测试插入损耗（≤0.3dB/km）、回波损耗（≥26dB），确保光链路质量。

系统联调：

网络连通性测试：使用PING命令测试终端设备与核心交换机的连通性，延迟≤1ms，丢包率≤0.1%。

带宽测试：通过iPerf等工具测试实际带宽，确保达到设计要求（如网络实际带宽≥）。

文档交付：

提供完整的竣工图纸、测试报告、设备清单和保修卡，作为后期维护的依据。

五、维护管理阶段

日常巡检：每周检查设备运行状态，清理防尘网，检查线缆标识是否清晰。

故障处理：建立故障响应机制，2小时内到达现场，4小时内解决问题。例如，线缆故障时，通过OTDR定位断点，更换故障线缆。

资产管理：使用综合布线管理软件（如），记录线缆、设备的位置和状态，便于快速定位和更换。
